原上海水泵廠配件
配件售后服務承諾：我公司所有配件均為原裝配件，安裝尺寸與老"上海水泵廠“通用、通配，如出現安裝尺寸及質量問題我公司將無條件退換貨，所有設備服務終身！
結構說明
NW型系列泵有兩種結構形式：臥式水平中開式、臥式節段式。
1、臥式水平中開式的主要結構
主要由殼體、轉子部件和軸承部件等零、部件組成，從聯軸器端看為順時針方向旋轉。
(1)殼體由泵體、泵蓋組成，兩級螺旋形壓力室相錯180℃布置，以平衡徑向力。泵帶有外部回流流道，泵體上的進、出口布置在與泵軸線垂直的水平方向上。
(2)轉子部件由誘導輪(100NW～65×2型泵不帶誘導輪)、葉輪、軸與軸套等組成，其軸向力由葉輪對稱布置而達到平衡。
(3)軸承采用滾動軸承，安裝在軸承體內，對轉子起支撐作用，并可承受殘余軸向力，軸承用稀油潤滑，按需要可用水冷卻。軸承部件帶有溫度計和油位計。
(4)軸封為軟填料密封。
2、臥式節段式的主要結構
主要由進水段、中段、出水段、導葉、平衡板、穿杠、轉子部件和軸承部件等零、部件組成，從聯軸器端看為順時針方向旋轉。
(1)殼體部分
主要由進水段、中段、出水段、導葉、軸承和軸承部件等零、部件用穿杠聯結而成，進出口均垂直向上。
(2)轉子部分
主要由葉輪、軸、平衡盤與軸套組成，軸向力由平衡盤平衡。
(3)密封部分
在進水段、中段、出水段和導葉上，分別裝有可更換的密封環和導葉襯套，用較小的徑向間隙以減少泄漏。軸套為軟填料。
(4)軸承部分
軸承采用滾動軸承，安裝在軸承體內，對轉子起支撐作用。軸承用稀油潤滑，按需要可用水冷卻。軸承部件帶有溫度計和油位計。

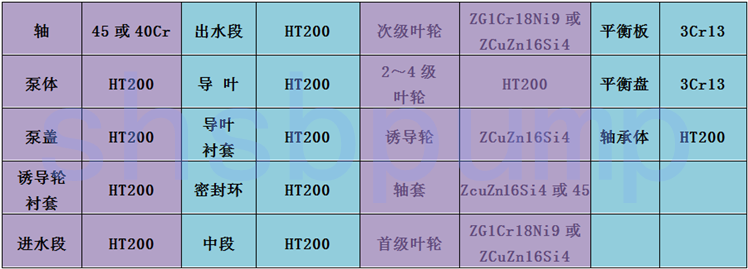

部件材質：
