R型熱水循環泵是一種臥式離心泵.根據葉輪級數又分為：單級單吸懸臂式和兩級單吸懸臂式。泵體在葉輪水平中心線位置有支承板，支承在支架上。泵的進口為水平軸線方向，泵的出口為垂直向上方向.葉輪經過靜平衡校驗。用螺母與軸套一起固定在軸上，泵軸由一對單列向心推力球軸承和一只單列向心球軸承(或一只單列向心圓柱滾子軸承)支承在軸承 托架中。泵體與軸承托架用螺栓連接，泵軸通過柱銷彈性聯軸器連接電動機。泵和電動機都安裝在與型號相配的底座上固定。
泵的密封結構采用浮動環密封。結構見示意圖。
浮動環密封是通過浮動環端面和浮動套端面的接觸來實現徑向密封。軸向密封是通過軸套外圓表面與浮動環內圓表面形成的狹窄縫隙,以產生節流來達到的。浮動環與軸套之間的縫隙大小及長度,是影響泄漏量的重要因素。在密封室外面有冷卻腔，通人工業水進行冷卻。在密封室的外側端,設有卸壓孔,必須將從浮動環外面的卸壓孔泄出的液體接到低壓區去，(可以排走，也可以接到開啟式冷卻水池回用)這才能使密封縫隙起到節流作用。卸壓孔不能堵塞，也不能將泄漏量調節得過小，否則會使密封腔壓力提高,損壞密封，造成事故。 R型浮動環密封設有二個卸壓孔；VD型(用于80R-60和150R-56)浮動密封設有一個卸壓孔。二孔結構為冷卻水通道,上部孔為冷卻水進口，下部孔為水汽混合液排泄孔,由用戶自行接裝進出管路，并在排出管路上裝一只3／8”旋塞，以控制密封室的泄漏量。一孔結構僅為排泄孔之用,接裝方法與二孔結構的排泄孔接裝要求相同。冷卻液必須使用軟水，以防結垢

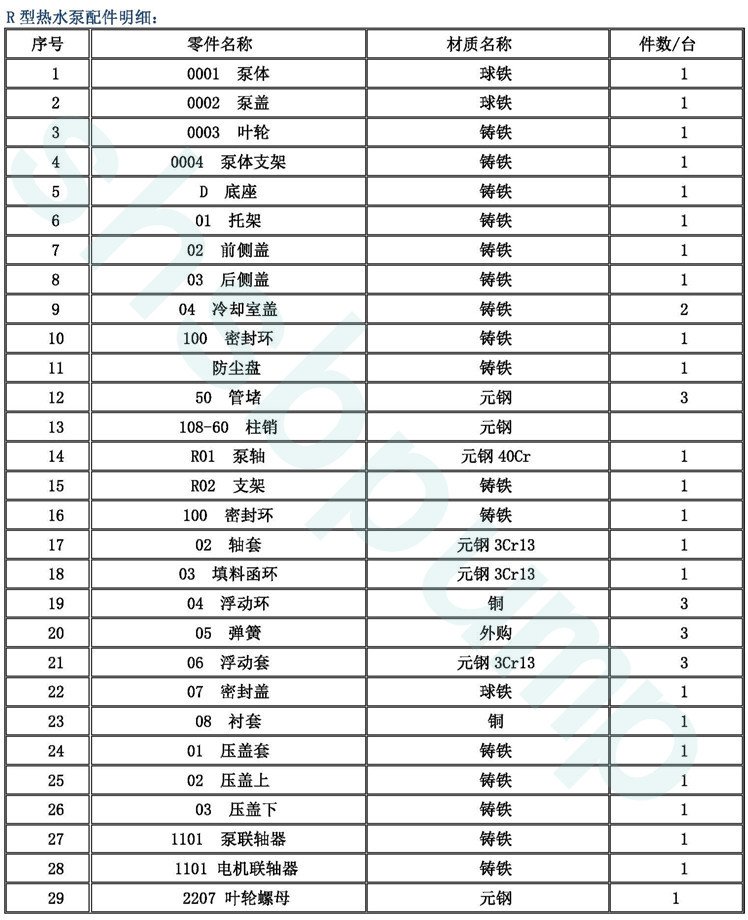

三、裝配與拆卸
I．裝配：
1．將聯軸器端的兩只推力向心球軸承。裝在軸上。由圓螺母固定。
2．泵軸裝入托架內，裝上后軸承蓋。 (蓋與軸承的間隙為0.1～0.3毫米，用紙墊調整。)
3．裝托架前端的軸承， (單列向心球軸承或單列向心圓柱滾子軸承)加紙墊。蓋上軸承蓋。
4．在軸上兩軸承蓋處，裝防塵蓋和托架的冷卻室蓋。
5．將泵體密封環裝在泵蓋上。 (80R-60時裝在泵體上)
6．在泵體上裝浮動密封箱體，加紙墊和橡膠圈密封防漏． 150R-56時為組裝泵體、冷卻室體和浮動密封箱體； (80R-60時將冷卻室體和浮動密封箱體與托架合裝，用螺栓連接．然后按序8、序9、序6和序7進行。再依以下各條順次進行．)
7．泵體支架裝在公共底座上后。將泵體用螺栓緊固在泵體支架上．
8．將組裝后的托架(包括軸等零件)與泵體用螺栓連接．(ISOR-56時與冷卻室體連接)
9．軸套裝在泵軸上后，(軸上加0.5毫米鋁墊片密封：)順次裝泄壓環、浮動環、支承彈簧、浮動套，密封蓋和襯套，裝入浮動密封箱體內．
10．葉輪裝在軸上，用平健定位，再用葉輪螺母緊固．
11．待托架支架裝好后，轉動泵軸，手感輕活、無卡住現象后，蓋上泵蓋．
12．在填料密封腔內填人填料，裝填料盒部件，將填料適當壓實；以泄壓環能擋住浮動
套。不致移動即可，填料壓得過緊，會使軸套發熱．
13．裝接冷卻水管路和浮動密封腔泄壓管路．
14．泵聯軸器裝在泵軸上后，將裝有電機聯軸器的電動機安裝到公共底座上。校正聯軸器同心(外圓上允差0.1毫米。端面間隙沿圓周不均勻度允差0-3毫米)將聯軸器的柱銷等連接零件裝入．轉動聯軸器，手感轉動時無卡住現象．
15．向托架裝上油位計．
II．拆卸：
與裝配程序相反進行
