| 產品概述 | |
|
NW型系列泵有兩種結構形式：臥式水平中開式、臥式節段式。 1、臥式水平中開式的主要結構 主要由殼體、轉子部件和軸承部件等零、部件組成，從聯軸器端看為順時針方向旋轉。 (1)殼體由泵體、泵蓋組成，兩級螺旋形壓力室相錯180℃布置，以平衡徑向力。泵帶有外部回流流道，泵體上的進、出口布置在與泵軸線垂直的水平方向上。 (2)轉子部件由誘導輪(100NW～65×2型泵不帶誘導輪)、葉輪、軸與軸套等組成，其軸向力由葉輪對稱布置而達到平衡。 (3)軸承采用滾動軸承，安裝在軸承體內，對轉子起支撐作用，并可承受殘余軸向力，軸承用稀油潤滑，按需要可用水冷卻。軸承部件帶有溫度計和油位計。 (4)軸封為軟填料密封。 2、臥式節段式的主要結構 主要由進水段、中段、出水段、導葉、平衡板、穿杠、轉子部件和軸承部件等零、部件組成，從聯軸器端看為順時針方向旋轉。 (1)殼體部分 主要由進水段、中段、出水段、導葉、軸承和軸承部件等零、部件用穿杠聯結而成，進出口均垂直向上。 (2)轉子部分 主要由葉輪、軸、平衡盤與軸套組成，軸向力由平衡盤平衡。 (3)密封部分 在進水段、中段、出水段和導葉上，分別裝有可更換的密封環和導葉襯套，用較小的徑向間隙以減少泄漏。軸套為軟填料。 (4)軸承部分 軸承采用滾動軸承，安裝在軸承體內，對轉子起支撐作用。軸承用稀油潤滑，按需要可用水冷卻。軸承部件帶有溫度計和油位計。 |
|
| 產品特點 | |
NW型系列低加疏水泵,供火力發電廠輸送低壓加熱器輸水用，介質為>80℃的飽和水，最高溫度130℃，流量36～134m³／h，揚程為130～230米。該系列泵汽蝕性能好。 |
|
| 產品用途 | |
| 供火力發電廠輸送低壓加熱器輸水用. | |

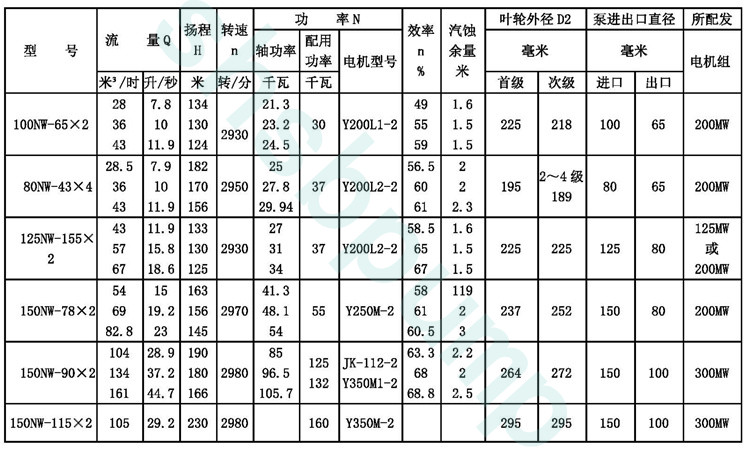

| 性能參數 | |
 |
|
